Analyse

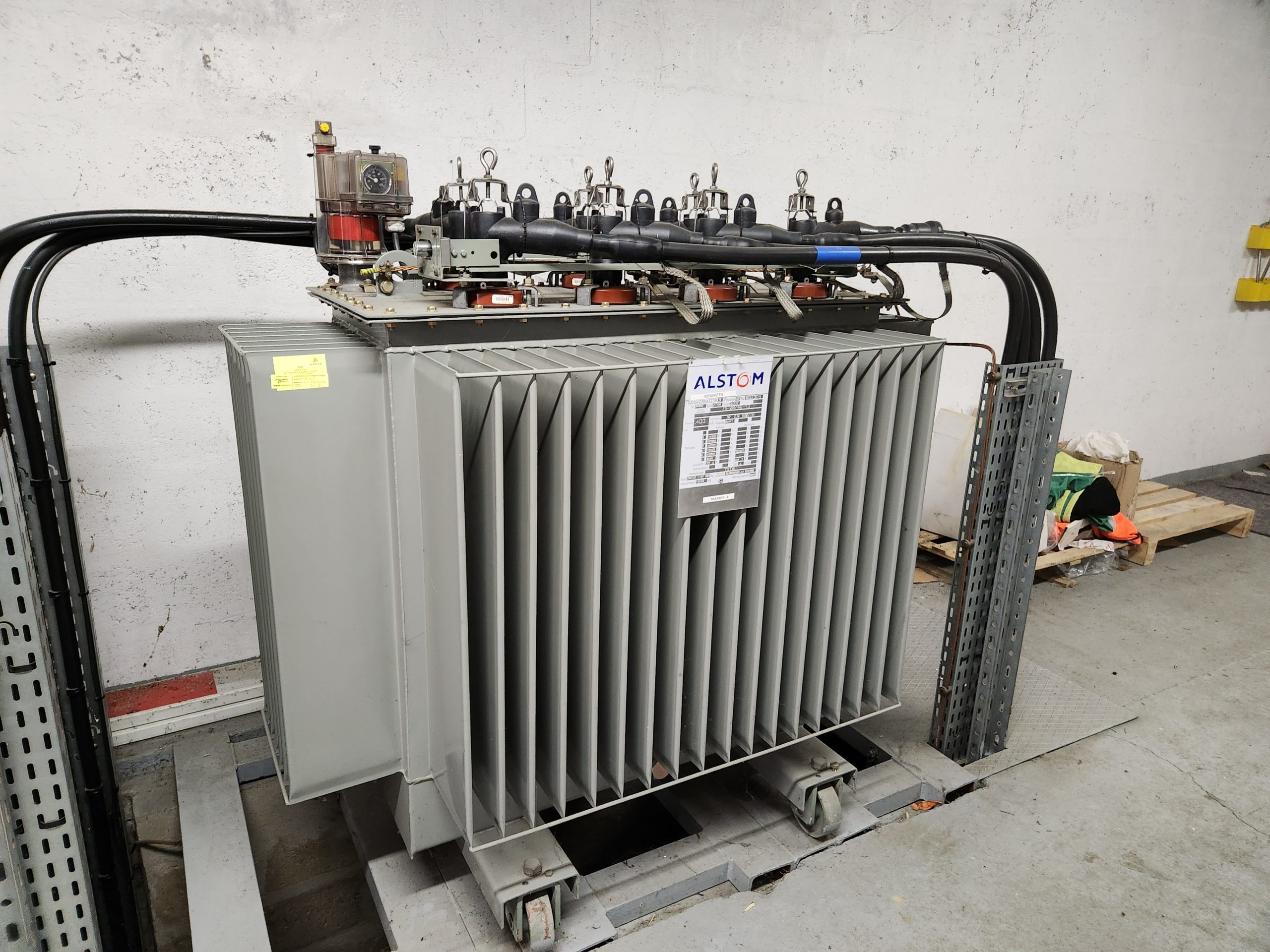

L’huile conditionne et révèle le bon fonctionnement d’un transformateur. Son vieillissement naturel peut compromettre ce fonctionnement et il est essentiel d’en suivre régulièrement l’évolution mais elle peut également être dégradée par des défauts au sein même du transformateur.

Une analyse d’huile consiste à :

Rechercher un défaut électrique ou thermique

• Mesure des gaz dissous dans l’huile : les éventuels surchauffes ou arcs électriques à l’intérieur du transformateur, le vieillissement du papier isolant ou même d’éventuelles prises d’air vont modifier la concentration de certains gaz dissous dans l’huile du transformateur : Hydrogène, oxygène, azote, dioxyde et monoxyde de carbone, méthane, acétylène, propane et autres hydrocarbures.
• La caractérisation et la mesure de ces gaz (Chromatographie) renseigne sur ces problèmes et sur leur niveau de gravité.

S’assurer de la qualité des isolants

• Recherche de dérivés Furaniques : le papier isolant qui se dégrade (cellulose) à l’intérieur du transformateur génère des gaz, de l’eau et des composants particuliers, les dérivés Furaniques.
• Leur degré de présence dans l’huile permet d’estimer l’état du papier isolant et donc l’espérance de vie du transformateur.

Evaluer la qualité intrinsèque de l’huile

• Rigidité diélectrique (tension de claquage) : caractérise la capacité isolante de l’huile qui, au cours de la vie du transformateur, va progressivement diminuer et donc augmenter le risque d’arc électrique interne.
• Teneur en eau : l’eau peut compromettre le pouvoir isolant de l’huile, en limiter la durée de vie et donc celle du transformateur.
• Acidité : Avec le temps, l’huile subit une dégradation chimique, elle s’oxyde et produit des acides. La mesure de l’acidité renseigne sur le vieillissement de l’huile. Cette acidité par ailleurs peut provoquer certains désordres : dégradation accélérée du papier isolant et corrosion des structures métalliques à l’intérieur du transformateur.
• Recherche de polluants PCB (PolyChloroBiphényles) : imposée pour la conformité aux normes environnementales.

Le rapport d’analyse d’huile comprend les résultats détaillés des différents tests et l’interprétation de ces résultats avec diagnostic et estimation du niveau de gravité des défauts constatés.
